脚踏刀片成型机介绍

 脚踏刀片成型机介绍（一）
一、用途
ZC-60脚踏刀片成型机是模切制版的主要设备之一，它主要用于模切刀线、压痕刀线的各种圆弧及角度的成型。合理的结构，使所成型的刀线形状准确，精度高，并且保证所成型的同种刀线有良好的互换性。
本成型机挡规部分采用电子数显标尺定位，使用起来更方便快捷，是国内外理想的刀线成型设备。

二、主要技术参数
1、型刀线宽度：60毫米，最大厚度1.5毫米
2、加工刀线最小直径10毫米，最小角度60o，最小圆弧半径0.5毫米。
3、外形尺寸：893X576X283
4、机器重量：36Kg

三、机器的构造

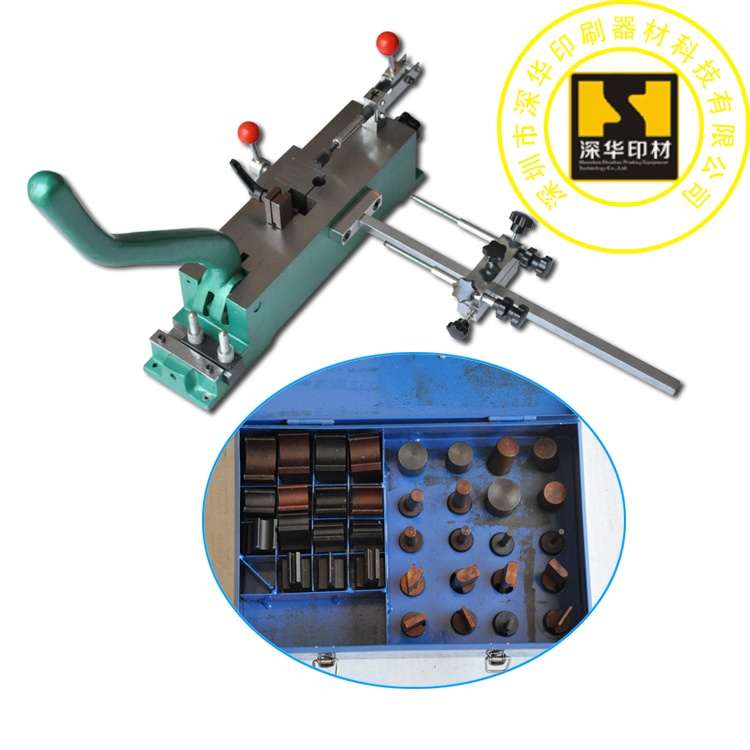

本机由机体部分、挡规部分、动模座、定模座和加入踏板等组成，每台机器配备标准模具一盒，刀片成型用的各种模具。

1、标准模具2、定模调节钮3、定模座4、动模座5、挡规部分6、踏板7、工具抽屉
