 上周小编有对刀模厂，印刷厂无可避免的需要用到的一些刀模机器的部份机器，解释了功能及用法，因为刀模机器对刀模厂，印刷厂起到至关重要的作用，并且需要用到的机器比较多，师傅们对一些刀模机器了解的越多，越透彻，工作起来也就会也轻松。

下面小编继续介绍冲孔机，希望对各位有所帮助。

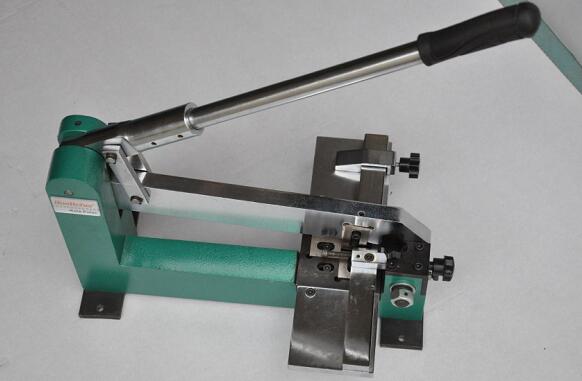

冲孔机：

一、主要用途

刀片冲孔机属于模切制版设备。

该机用于完成制版过程中模切刀、压痕线的木板连接点处冲过桥口，工作效率高，刀线冲孔不变形，能够确保工作质量。

二、 技术规格

1、冲孔宽度：9 mm

2、冲孔长度：0～25 mm

3、外形尺寸：580×310×280 mm

4、机器重量：20 Kg

三、 机器的安装

用户收到机器后打开包装，将机身各部擦拭干净，检查有无松动现象，必须保证上、下刀块相对位置精确，以免刀块发生非正常磨损，缩短机器使用寿命。

准备妥当后，用四个M6螺栓将机器固定在工作台面上，在各油孔处注入润滑油。

四、机器的使用与调整

如下图（1）所示，将刀线紧贴定位条7平放在支承板6上，按制版所需刀线尺寸调节定位块9位置并固定，即可进行冲孔。冲孔深度根据模切版的厚度确定，松开锁紧钮10，用调节钮将定位条7调到所需位置，

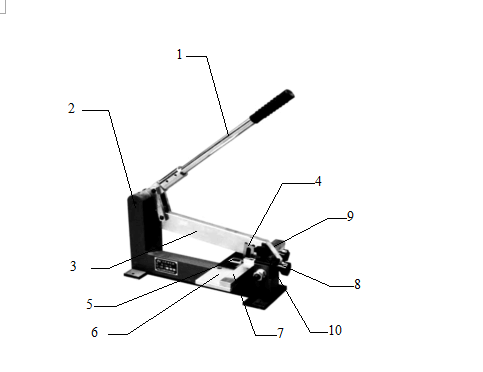

1





























1、手柄  2、机体  3、刀臂  4、上刀块  5、下刀块

6、支承板  7、定位条  8、调节钮  9、定位块

10、锁紧钮





图（1）刀片冲孔机结构图





拧紧锁紧钮10，即可获得所需冲孔深度。

五、维护与保养

  1、定期检查各部位螺钉有无松动，尤其是固定上、下刀块的内六角圆柱头螺钉，不可随意拧动，以免因上、下刀块位置精度发生变化而影响工作质量。

  2、上、下刀块刃部发生磨损后可拆下使用另一头，两端都磨损后可修磨刃部，重新安装刀块时必须保证两刀块相对位置精度。

  3、各转动轴油孔处需经常注入润滑油，使机器保持运动灵活。

4、机器如果长时间不用，需采取防锈措施。
